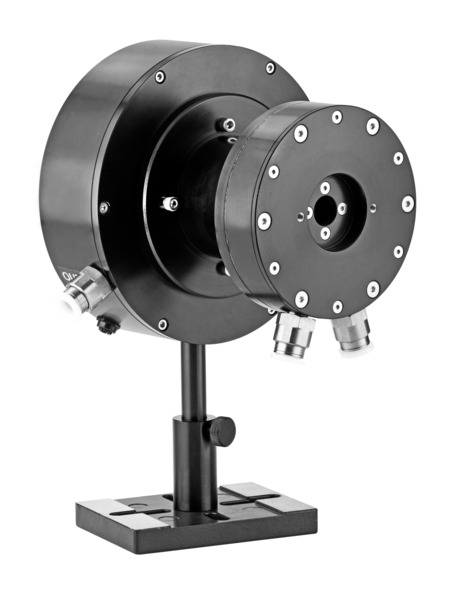

QBHファイバーアダプターは、QBH終端のファイバーを、高出力センサーL1500W-BB-50、 L1500W-LP2-50、5000W-BB-50および5000W-LP2-50に取り付けるために使用します。拡がり角が小さいビームに適しています。
ファイバーから出てくるビームを測定する場合、通常のビーム測定を参照する場合とは多少異なる意味合いを持つ可能性のあるパラメーターがいくつかあります。これらのポイントの一部が欠けていると、誤った測定が行われ、機器が損傷する可能性があります。この動画では、正しく設定し実行できるように、留意する必要のあるいくつかの問題について説明しております。
ファイバーレーザーのパワーを測定するには、吸収体のビームサイズが小さすぎて吸収体のパワー密度要件を超えないようにする必要があります。一方で、ビームサイズはアパーチャーに収まらないほど大きくはありません。これには、QBH-Lと QBH-Sの2つの長さのファイバーアダプターが必要です。
QBH-L (P/N:7Z08348) は、拡がり角が最大120mrad (ビームの86%) のビームに適しています。最小拡がり角は総出力に依存するため、正確な値についてはデータシートのグラフをご参照下さい。
QBH-S (P/N:7Z08349) は、拡がり角が最大180mrad (ビームの86%) のビームに適しています。最小拡がり角は総出力に依存するため、正確な値についてはデータシートのグラフをご参照下さい。詳細については、お問い合わせください。
ファイバーレーザーは、非常に高いパワーと収束ビームを出力します。埃や異物がファイバーの先端に付着すると、ファイバーに重大な損傷を与える可能性があります。QBHアダプターは、異物を排除し、反射光から保護します。
いいえ。アダプターの壁から散乱してセンサー吸収体に戻る光は無視することができるので、校正には影響しません。
最大1500Wのレーザーパワーには、L1500W-LP2-50 (P/N: 7Z02772) センサーまたはL1500W-BB-50 (P/N: 7Z02752) センサーを使用します。
5000Wまでのレーザーパワーには、5000W-LP2-50 (a) (P/N: 7Z02773) センサーまたは5000W-BB-50 (P/N: 7Z02754) センサーを使用します。
注: (a) 上記センサーの古いバージョンには、フロントフランジのØ70mmに必要な4つのスレッドがなく、QBHアダプターと一緒に使用できないのでご注意ください
